Das D-Max Connector XT150 6mm Steckverbinder-Set bietet eine zuverlässige und hochbelastbare Lösung für Hochstromanwendungen, insbesondere im RC-Modellbau. Es wurde entwickelt, um eine sichere und verpolungssichere Verbindung zwischen Komponenten wie LiPo-Akkus, Fahrtenreglern (ESCs) und leistungsstarken Motoren herzustellen. Durch die robuste Bauweise und die vergoldeten Kontakte werden ein minimaler Übergangswiderstand und eine maximale, dauerhafte Strombelastbarkeit für anspruchsvolle Systeme gewährleistet.

Hauptmerkmale

• Konzipiert für eine maximale Strombelastung von 100 bis 120 Ampere, ideal für leistungsstarke Antriebe und Großmodelle.
• Vergoldete 6-mm-Messingkontakte sorgen für einen extrem niedrigen Übergangswiderstand und eine effiziente Leistungsübertragung ohne signifikante Wärmeentwicklung.
• Das Design mit einer integrierten Federstruktur im Stecker gewährleistet eine große Kontaktfläche und eine konstant hohe Kontaktkraft mit der Buchse für eine stabile Verbindung.
• Hitzebeständiges und schlagfestes Gehäuse aus Polyamid (Nylon), das die Lötverbindungen sicher umschließt und vor äußeren Einflüssen sowie Kurzschlüssen schützt.

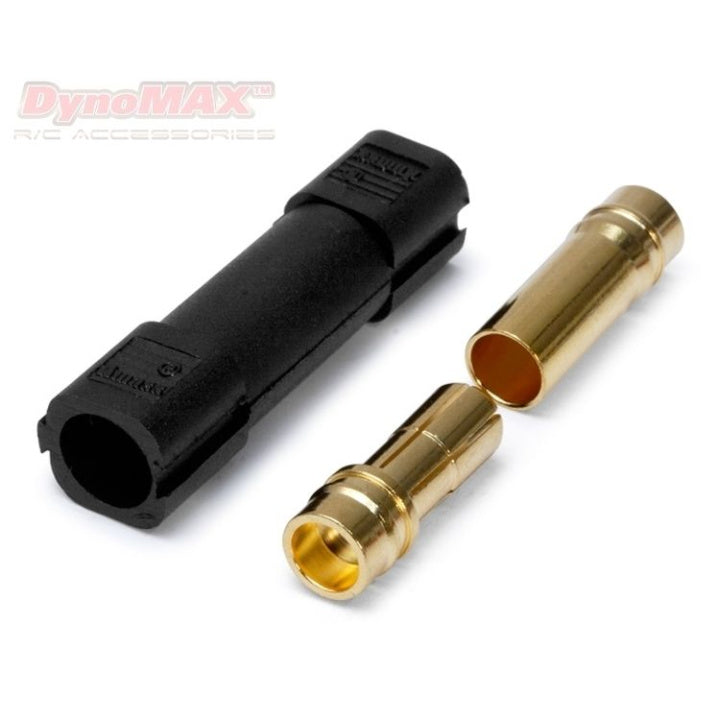

• Die Gehäusehälften können für eine feste und kompakte Einheit zusammengesteckt oder bei Bedarf auch einzeln verwendet werden.
• Die asymmetrische Form der Stecker und Buchsen bietet einen zuverlässigen mechanischen Verpolungsschutz und verhindert ein versehentlich falsches Verbinden.

Technische Daten

• Kontaktmaterial: Messing, vergoldet
• Gehäusematerial: Polyamid (PA/Nylon)
• Kontaktdurchmesser: 6 mm
• Maximaler Drahtdurchmesser (abgemantelt): 5 mm
• Maximale Strombelastung (Dauer): 100-120 A
• Kontaktwiderstand: ca. 0,2 mΩ
• Abmessungen (pro Gehäuse): 40,3 x 9,6 x 10,8 mm
• Gewicht (pro Paar): 8 g

Lieferumfang

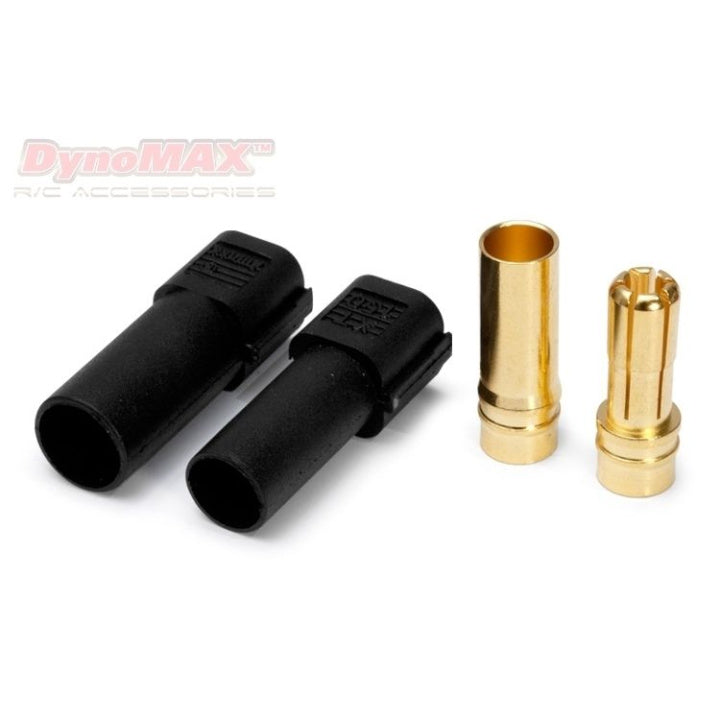

• 1 x XT150 Stecker (Male) mit schwarzem Gehäuse
• 1 x XT150 Buchse (Female) mit schwarzem Gehäuse

Anwendung

Diese Steckverbinder eignen sich für erfahrene Anwender und Modellbauer, die eine sichere und dauerhafte Lötverbindung für Hochleistungs-Setups benötigen. Zur Montage wird das abisolierte Kabel durch die Gehäusekappe geführt, sorgfältig an den Goldkontakt gelötet und dieser anschließend fest in das Kunststoffgehäuse gepresst, bis er sicher einrastet.
